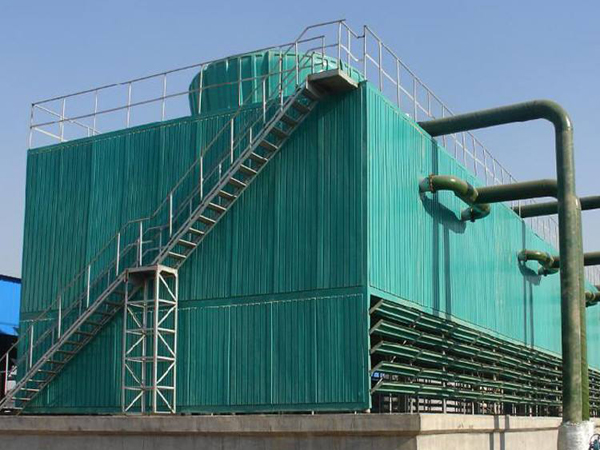

方形逆流式冷却塔
来源：山东圣拓玻璃钢有限公司 DATE：2020-10-17 浏览：181
联系人：周经理 手机：156-1566-5188
联系人：李女士 手机：138-5369-3513
地址：山东省潍坊市安丘市新安街道永安路与锦山街路口北500米路西
产品详情
机械工业部第四设计研究院设计的节能型逆流式玻璃钢冷却塔，是在原设计的同类塔测试数据基础上改进设计的。特点是冷却塔风机配有变扭矩变极双速电机，当气温低时，例如晚上，电机开低速，冷却塔噪声可低3-5dBA。此外，用双速电机节电显著，多台冷却塔配单速电机时，为了节电当空气温球温度低时，可停部分电机。仍比用双速电机以年计多耗电40%。
双速电机的控制柜可配套供应，也可只提供控制柜的图纸。控制柜的价款不包括冷却塔价款之内，须另计。
设计参数：工业塔为：空气湿球湿度τ=28℃，进塔水温t1=42℃，出塔水温t2=32℃；民用塔（低温降）：τ=28℃，t1=37℃，t2=32℃
方形逆流冷却塔 意义如下：
以水湿降分：
①低温降，设计水温度5℃（低噪声的代码前以D表示，超低噪声的以CD表示）；
②中、高温降，水温降10-25℃，代码前以G表示。
以冷却塔组部分：①无水盘的（代码末了以L表示）；
②浅水盘的（代码末了以DP表示）；
③深水盘的（代码末了以GP表示），深水盘的有效存水深度400mm，如要求加大水深，订货时须提出。
代码中FN表示钢结构方形的逆流式。
代码中的数字表示冷却塔的规格，也即设计工况下单台冷却水量，单位m3/h（立面及基础图所示为二台塔，实用可单排多台，或双排多台）。
方形逆流冷却塔主要参数
|
型号 |
τ＝28℃ |
τ＝27℃ |
主要尺寸mm |
风量 |
风机直径 |
|||
|
Δt=5℃ |
Δt=8℃ |
Δt=5℃ |
Δt=8℃ |
总高度 |
宽度B |
|||
|
DFNL-100 |
100 |
74.4 |
118.7 |
86.0 |
4050 |
2600 |
62000 |
1800 |
|
DFNL-150 |
150 |
109.8 |
175.1 |
126.9 |
4050 |
3000 |
84000 |
2100 |
|
DFNL-200 |
200 |
148.9 |
237.4 |
172.1 |
4840 |
3600 |
115000 |
2800 |
|
DFNL-300 |
300 |
224.9 |
350.6 |
258.3 |
5010 |
4300 |
158600 |
3400 |
|
DFNL-400 |
400 |
299.9 |
467.4 |
344.4 |
5300 |
4800 |
213000 |
3800 |
|
DFNL-500 |
500 |
374.9 |
584.3 |
430.4 |
5900 |
5300 |
265000 |
3800 |
|
DFNL-600 |
600 |
448.5 |
698.9 |
514.9 |
6140 |
6000 |
317500 |
4200 |
|
DFNL-750 |
750 |
561.7 |
875.3 |
644.9 |
6440 |
6800 |
400000 |
4200 |
|
DFNL-900 |
900 |
673.4 |
1049.5 |
773.2 |
6950 |
7300 |
490000 |
4700 |
|
DFNL-1050 |
1050 |
786.6 |
1225.9 |
903.1 |
7150 |
7800 |
556000 |
4700 |
|
型号 |
电机功率 |
重量t |
进水压力 |
噪声 dBA |
当量直径 |
|||
|
自重 |
运转重 |
Dm |
10m |
16m |
||||
|
DFNL-100 |
3.0/1.5 |
1.73 |
2.00 |
6.2 |
59.0 |
52.0 |
47.0 |
3.02 |
|
DFNL-150 |
4.0/2.0 |
2.60 |
3.02 |
6.3 |
60.5 |
54.0 |
50.6 |
3.47 |
|
DFNL-200 |
5.5/2.7 |
3.10 |
3.66 |
6.5 |
62.0 |
55.6 |
52.3 |
4.15 |
|
DFNL-300 |
7.5/3.7 |
4.40 |
5.23 |
5.8 |
62.0 |
57.8 |
54.5 |
4.94 |
|
DFNL-400 |
11/5.5 |
5.30 |
6.41 |
6.0 |
62.5 |
58.8 |
55.7 |
5.51 |
|
DFNL-500 |
15/7.5 |
6.60 |
7.98 |
6.4 |
62.5 |
59.3 |
56.2 |
6.08 |
|
DFNL-600 |
15/7.5 |
8.42 |
10.08 |
6.5 |
62.5 |
60.5 |
57.4 |
6.88 |
|
DFNL-750 |
22/11 |
10.80 |
12.88 |
6.8 |
63.0 |
61.4 |
58.4 |
7.79 |
|
DFNL-900 |
30/15 |
12.50 |
15.00 |
7.0 |
63.8 |
62.9 |
60.0 |
8.36 |
|
DFNL-1050 |
30/15 |
15.10 |
18.02 |
7.0 |
64.6 |
63.1 |
53.9 |
8.93 |
说明：
1、表中所列为湿球温度τ=28℃，τ=27℃工况下，Δt=5℃时t1=37℃，t2=32℃；Δt＝8℃时t1=40℃，t2=32℃的冷却水量。
2、表中噪声值为夜间电机低速运转， 并下设有斜波填料的数值， 不设斜波填料将比表中数值高5dBA。
中高温降工业型GFN系列方形逆流式玻璃钢冷却塔主要参数
|
型号 |
τ＝28℃冷却水量m3/h |
τ＝27℃冷却水量m3/h |
主要尺寸mm |
|||||
|
Δt=10℃ |
Δt=20℃ |
Δt=25℃ |
Δt=10℃ |
Δt=20℃ |
Δt=25℃ |
总高度 |
宽度B |
|
|
GFNL-75 |
75 |
66.9 |
65.8 |
86.3 |
73.6 |
71.8 |
4050 |
2600 |
|
GFNL-100 |
100 |
89.2 |
87.7 |
115.0 |
98.1 |
95.7 |
4050 |
3000 |
|
GFNL-150 |
150 |
137.4 |
136.2 |
172.2 |
150.2 |
147.7 |
4840 |
3600 |
|
GFNL-200 |
200 |
182.8 |
181.3 |
229.1 |
199.8 |
196.5 |
5010 |
4300 |
|
GFNL-250 |
250 |
228.2 |
226.3 |
286.0 |
249.4 |
245.3 |
5300 |
4800 |
|
GFNL-300 |
300 |
273.6 |
271.3 |
342.9 |
299.1 |
294.1 |
5900 |
5300 |
|
GFNL-400 |
400 |
364.4 |
361.4 |
456.7 |
398.3 |
391.8 |
6140 |
6000 |
|
GFNL-500 |
500 |
455.2 |
451.5 |
570.5 |
497.6 |
489.4 |
6440 |
6800 |
|
GFNL-600 |
600 |
546.0 |
541.5 |
684.3 |
596.9 |
587.1 |
6950 |
7300 |
|
GFNL-700 |
700 |
638.0 |
632.7 |
799.6 |
697.4 |
685.9 |
7150 |
7800 |
